Panasonic(パナソニック) ボックス内取付用サーキットブレーカ BCWA-50型(モータ保護兼用) BCWA340 の商品説明
[特長]:
■コンパクト&高遮断容量を実現させた遮断技術
従来品と同一サイズで短絡遮断容量のアップと高い限流性能を達成。分電盤の設置スペースの縮小というニーズに応えました。
■コンパクト&同一モジュール化
ボックス内取付用ブレーカの60AFがコンパクトになり、30ー60AFまで同一モジュールとなりました。
ブレーカの小形化を図り、サーキットブレーカと漏電ブレーカを同一モジュール化。
パネルカット寸法も統一し、互換性を高めています。
ボックス内取付用ブレーカと盤用ブレーカも同一モジュール化しました。
■施工性向上

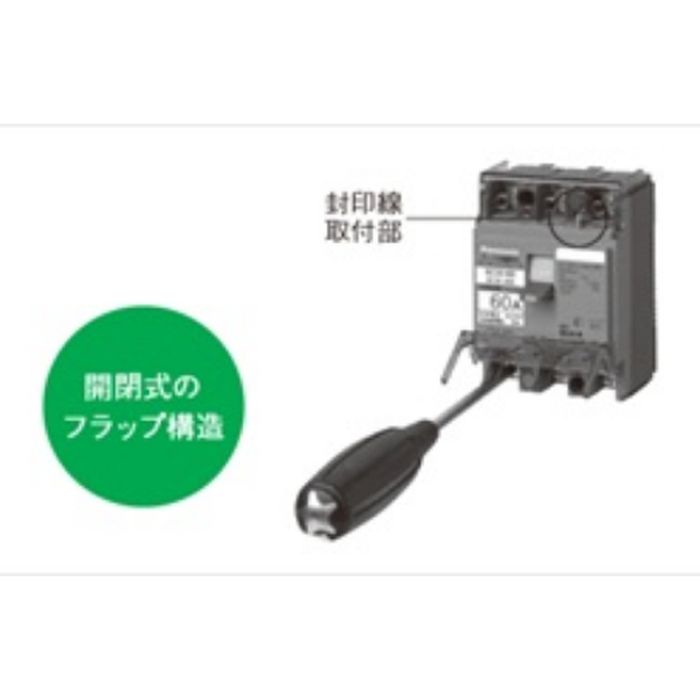

30ー125AFのボックス内取付用ブレーカに同梱の端子カバーは、開閉式フラップ構造の透明端子カバーを採用しました。
端子カバーを取り外さずにネジ締めが可能で、成功性の向上を図りました。
また、透明端子カバーは、端子カバーを外さず接続部の確認が容易になりました。
[仕様]:
■種類:サーキットブレーカ(モータ保護兼用)
■型式:BCWA-50
■保護目的:過負荷・短絡及びモータ保護
■フレーム:50AF
■極数素子数:3P3E
■定格電流:40A
■定格絶縁電圧:500V
■定格電圧・遮断容量:AC100V 2.5kA、AC200V 2.5kA
■モータ容量:-
■引外し方式:電磁式
■端子:電線直付、圧着端子、バーが接続可能なM5当金付端子
■適合電線:φ1.6ーφ2.6 2ー14mm2
■適合圧着端子(ニチフ製):R2-5、R5.5-5、 R8-5、R14-5、CB22-5S
■標準締付トルク:2.0ー2.5N・m
■外形寸法(mm):H96(端子カバー含む 106)×W70×D52(ハンドル含む 67.6)
■質量:0.4kg
■仕様:端子カバー付
■コンパクト&高遮断容量を実現させた遮断技術
従来品と同一サイズで短絡遮断容量のアップと高い限流性能を達成。分電盤の設置スペースの縮小というニーズに応えました。
■コンパクト&同一モジュール化
ボックス内取付用ブレーカの60AFがコンパクトになり、30ー60AFまで同一モジュールとなりました。
ブレーカの小形化を図り、サーキットブレーカと漏電ブレーカを同一モジュール化。
パネルカット寸法も統一し、互換性を高めています。
ボックス内取付用ブレーカと盤用ブレーカも同一モジュール化しました。
■施工性向上
30ー125AFのボックス内取付用ブレーカに同梱の端子カバーは、開閉式フラップ構造の透明端子カバーを採用しました。
端子カバーを取り外さずにネジ締めが可能で、成功性の向上を図りました。
また、透明端子カバーは、端子カバーを外さず接続部の確認が容易になりました。
[仕様]:
■種類:サーキットブレーカ(モータ保護兼用)
■型式:BCWA-50
■保護目的:過負荷・短絡及びモータ保護
■フレーム:50AF
■極数素子数:3P3E
■定格電流:40A
■定格絶縁電圧:500V
■定格電圧・遮断容量:AC100V 2.5kA、AC200V 2.5kA
■モータ容量:-
■引外し方式:電磁式
■端子:電線直付、圧着端子、バーが接続可能なM5当金付端子
■適合電線:φ1.6ーφ2.6 2ー14mm2
■適合圧着端子(ニチフ製):R2-5、R5.5-5、 R8-5、R14-5、CB22-5S
■標準締付トルク:2.0ー2.5N・m
■外形寸法(mm):H96(端子カバー含む 106)×W70×D52(ハンドル含む 67.6)
■質量:0.4kg
■仕様:端子カバー付
